Paladin GDS.H3 s2
a | Зенітний кут нахилу | 15...40 | ° |
h | Висота початку сонячного поля | 500...1200 | мм |
x | Кількість модулів в ряду | 6...35 | шт |
f | Кількість робочих сторін ФЕМ | 1 | |
l | Довжина модуля ФЕМ | 1722...2500 | мм |
w | Ширина модуля ФЕМ | 900...1303 | мм |
t | Товщина модуля ФЕМ | 28...35 | мм |
y | Тип укладки ФЕМ | 2 | |

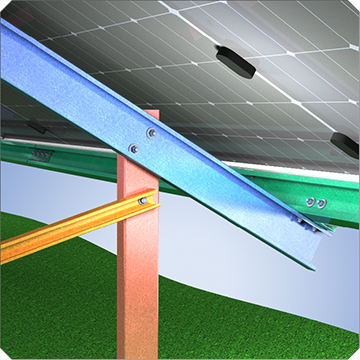

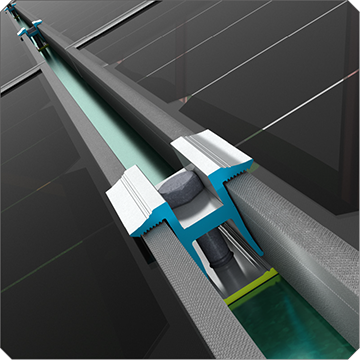

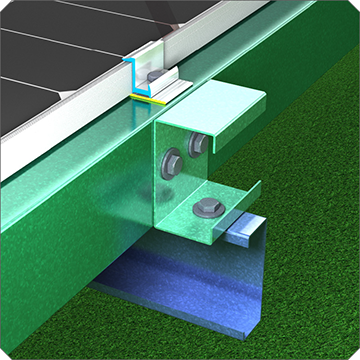

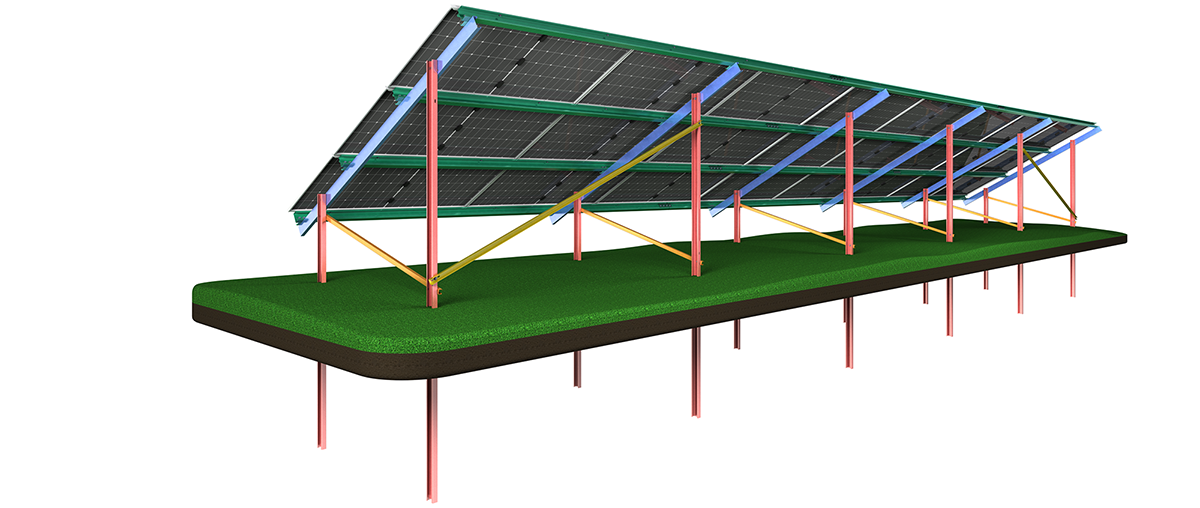

Трирядна, південно-орієнтована система кріплень з горизонтальним положенням ФЕМ для СЕС наземного базування з повздовжнім положенням
міжмодульних прогонів та поперечною балкою. Завдяки міжмодульному прогону, переріз якого по верхній та нижній кромці сонячного поля
можливо оптимізувати, система Paladin легша за Warrior при аналогічних вхідних розрахункових параметрах. При цьому завдяки 3 рядам
росташованим горизонтально, система зазвичай нижча, то ж зручніша при укладці ФЕМ. У виконанні під двосторонні модулі, ця конструкція
отримує значний повздовжній крок між палями, що призводить до вибору прогонів з великою стінкою та в значних товщинах.
