СИСТЕМА КРІПЛЕННЯ BALLISTA

Ballista GCS.V2 s2

СИСТЕМА ПРОМИСЛОВОГО КЛАСУ ДЛЯ ПОБУТОВИХ СЕС
СУМІСНА З ДВОСТОРОННІМИ ФЕМ
a Зенітний кут нахилу 30 °
h Висота початку сонячного поля 600...800 мм
x Кількість модулів в ряду 4...35 шт
f Кількість робочих сторін ФЕМ 1, 2
l Довжина модуля ФЕМ 2278, 2384 мм
w Ширина модуля ФЕМ 1134 мм
t Товщина модуля ФЕМ 28...35 мм
y Тип укладки ФЕМ 2

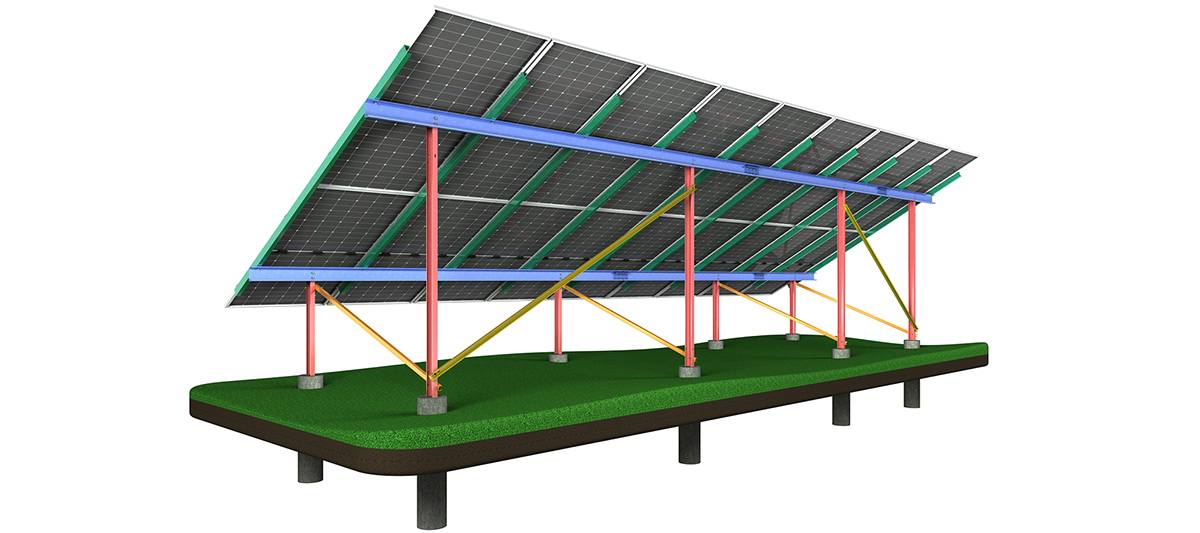

Це модульний варіант виконання системи Archer для невеликих об’єктів та побутових СЕС. Нам відомо, що чим менший об’єкт розподіленої генерації, тим важливіше надати стіл саме з тою місткістю ФЕМ, який вимагає споживач. Тож саме система Ballista дозволяє без втручання інженера скомпонувати стіл будь-якої довжини від 8 до 60-80 ФЕМ. Обмеження виникає лише через необхідність в термічних розривах. Це складська система з обмеженою можливістю модифікації, але завдяки швидкості її комплектації - має великий попит серед інсталяторів побутових наземних СЕС.
СИСТЕМА ПРОМИСЛОВОГО КЛАСУ ДЛЯ ПОБУТОВИХ СЕС
Система складається з фіксованого набору деталей:
  • Паль південних і північних під бетонування;
  • Балок повздовжніх в асортименті довжин з відігнутою під кутом 30 градусів опорною поличкою;
  • Поперечних міжмодульних прогонів для кріплення ФЕМ;
  • В’язей та інверторних балок за потреби.
Формула системи:
В свою чергу з наведеного переліку деталей, що ми зберігаємо на складі в значних обсягах, формуються секції трьох типів: стартові, середні та кінцеві.
  • Можливо скомплектувати стартові секції двох типорозмірів - S6 та S8, відповідно місткістю на 6 або 8 ФЕМ. Стартові секції чотирьохопорні і можуть виконувати роль самодостатнього сонячного столу. Цей тип секцій в складі столу лише один.
  • Середні секції на відміну від стартових маркуються на кресленнях M4 та M6, і відповідно менші за стартові - на 4 та 6 ФЕМ відповідно. Середні секції мають лише 2 палі, є додатком до стартового столу. Цих секцій може бути декілька у складі конструкції.
  • Фінішні секції маркуються F4 та F6, мають лише 2 палі, і завершують стіл. Цей тип секцій в складі столу, як і стартові - лише один.

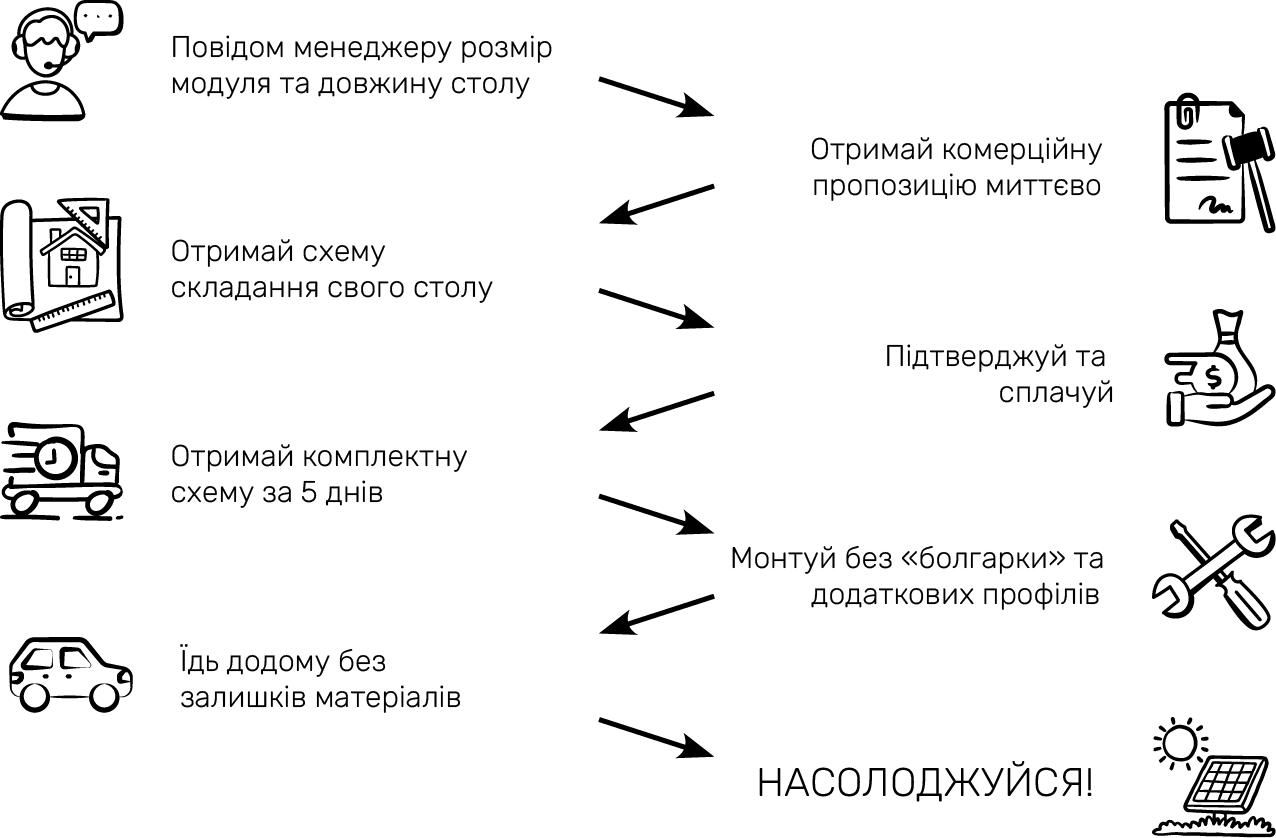

Столи від 8 до 70 ФЕМ. Комплектуємо зі складу за 5 днів.
