СИСТЕМА КРІПЛЕННЯ ANT RBE

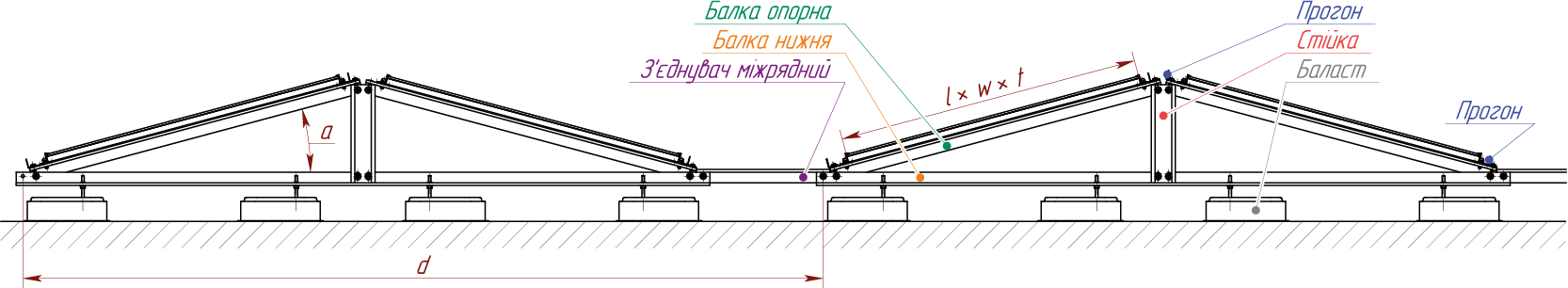

a Зенітний кут нахилу 10, 15 °
s Наявність та тип спойлера -
d Крок встановлення рядів 1850...3000 мм
l Довжина модуля ФЕМ 1722...2500 мм
w Ширина модуля ФЕМ 900...1303 мм
t Товщина модуля ФЕМ 28...35 мм
r Кількість міжрядних в’язей 2 шт

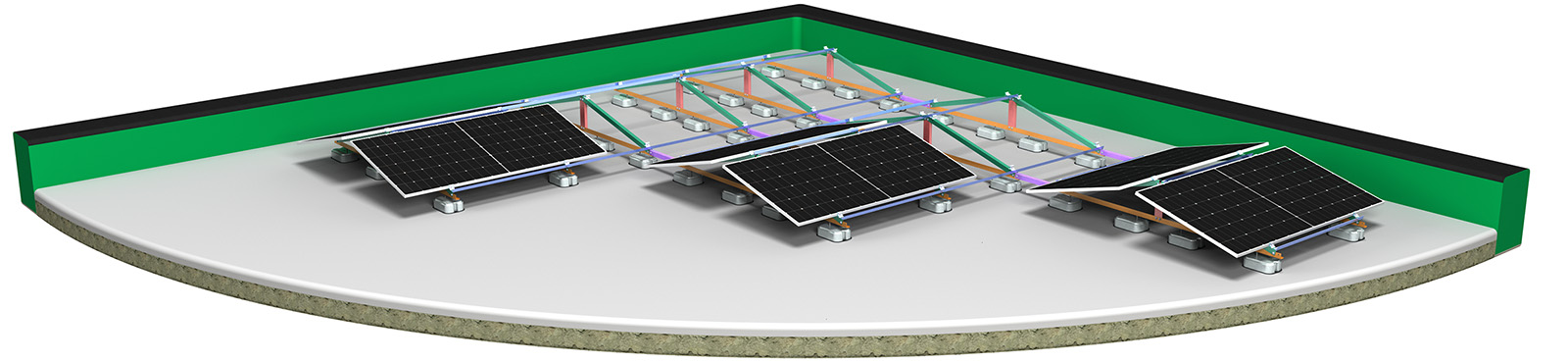

Ant RBE.H2

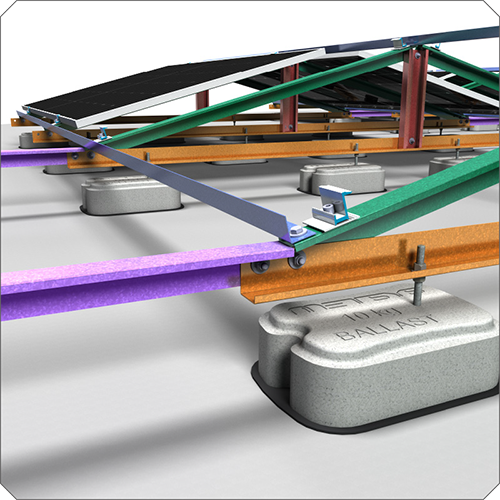

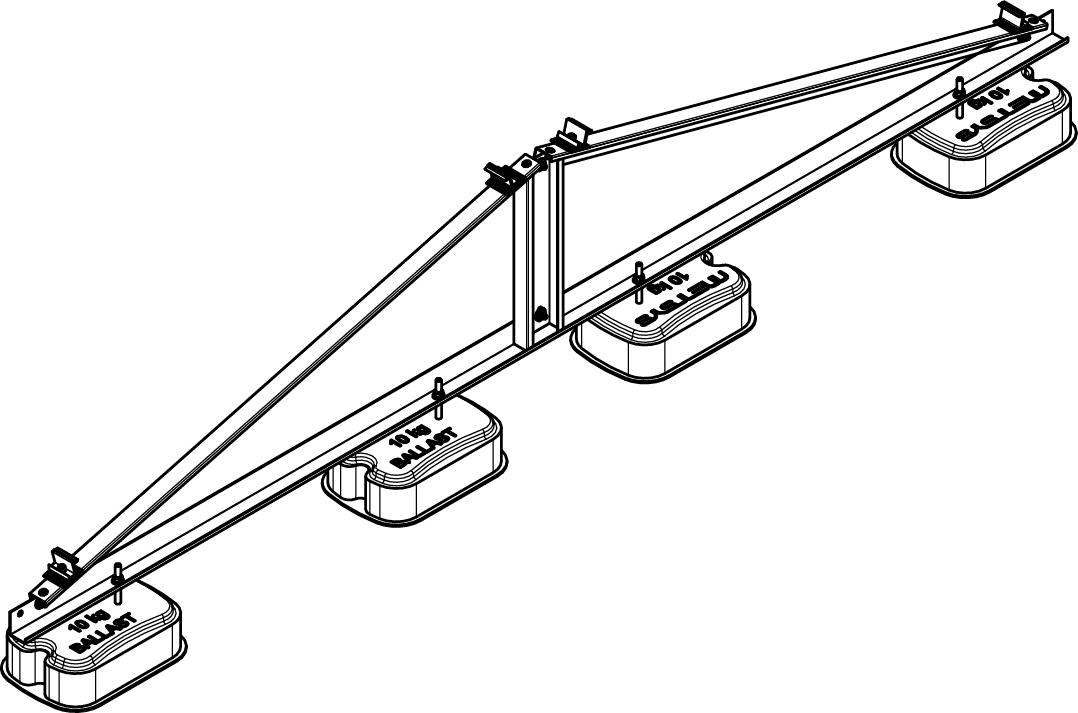

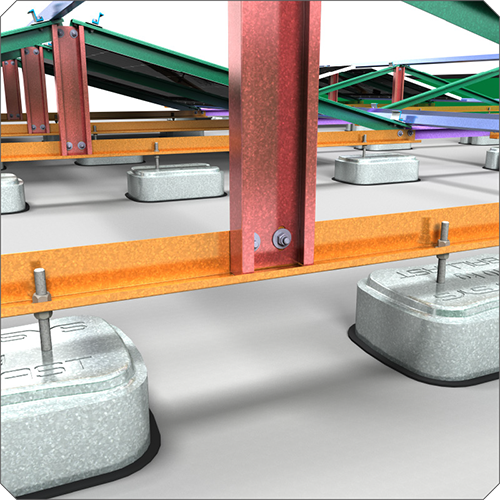

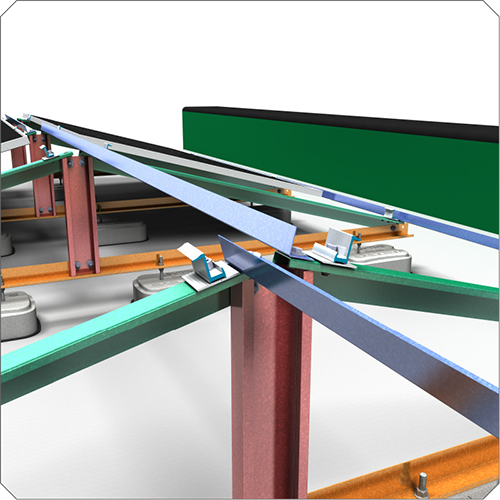

Наразі єдина система з орієнтацією схід-захід, що виготовляється METSYS, э спорідненою з Ant RBS.H1, багато елементів - сумісні. Більша частина перерізів - аналогічна. Через ускладнений доступ до верхніх гайок опорних балок - забезпечено необхідний коньковий зазор, а також всі місця кріплення ФЕМ та прогонів оснащені клепальними гайками, то ж коли ФЕМ вже укладені на обох скатах закріпити останній модуль - не проблема. В ролі повздовжніх в’язей використовується L-подібний прогон з координатно виготовленими отворами, який забезпечує точне позиціювання ферм. Міжрядні в’язі постачаються у двох виконаннях - з вертикальним або горизонтальним шарніром. Задяки чому забезпечена гнучкість системи, що необхідно при встановлені на ферменних дахах та будь-яких нерівних поверхнях.
Ant RBE.H2 призначена для об’єктів будь-якої потужності від невеличких СЕС ОСББ, до мегаваттних дахів ТРЦ, складів, виробничіх підприємств.
