ПРОФІЛІ МОНТАЖНІ STRUT

Системи

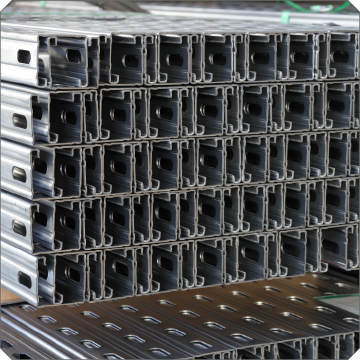

Монтажні профілі

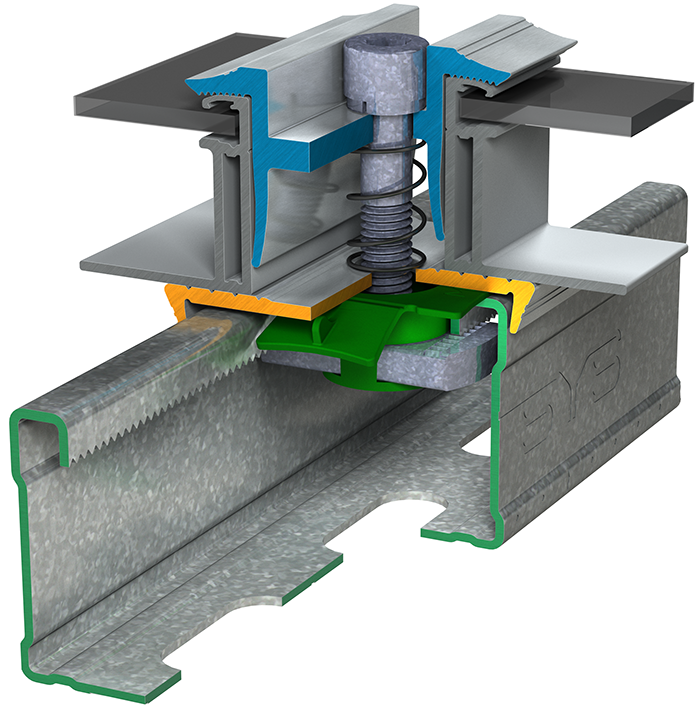

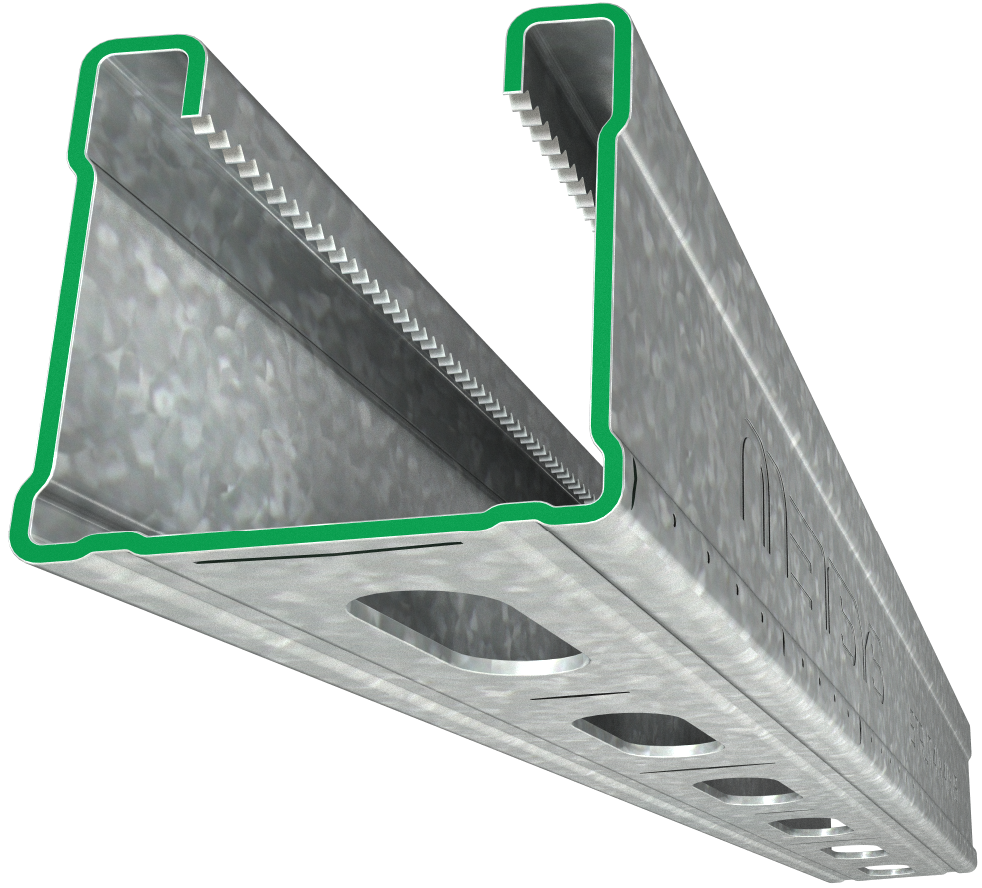

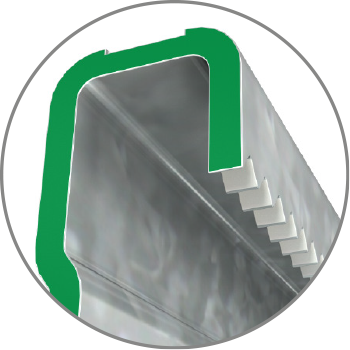

Зубчата накатка на внутрішніх кромкам каналу для попередньої фіксації гайки під час підйому на дах та монтажних робіт. Гайка тримається в профілі навіть без гвинта.

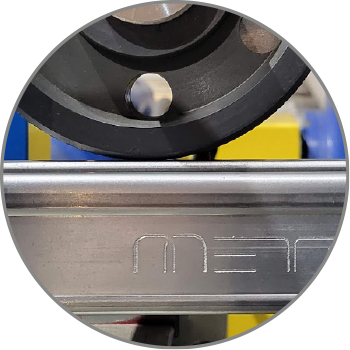

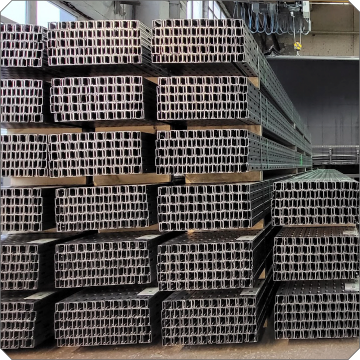

Виключно сухий техпроцес. Жодного бруду на поверхні, ніякою корозії в пачках під час зберігання, висока якість поверхні.

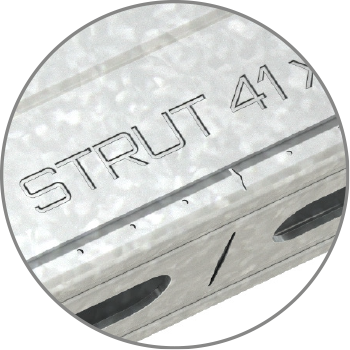

Гребінець на кожному профілі з сантиметровою розміткою.
Відсутність значних кінцевих дефектів, висока якість торців без задирок. Однакова кількість отворів в кожному відрізку. З торця профіля завжди рівно половина перемички. Різання по отвору - брак.

УНІВЕРСАЛЬНИЙ РЯД ДОВЖИН
ДЛЯ СИСТЕМИ MANTIS

1250
1550
2400
3000
3550
4700
5850
6000

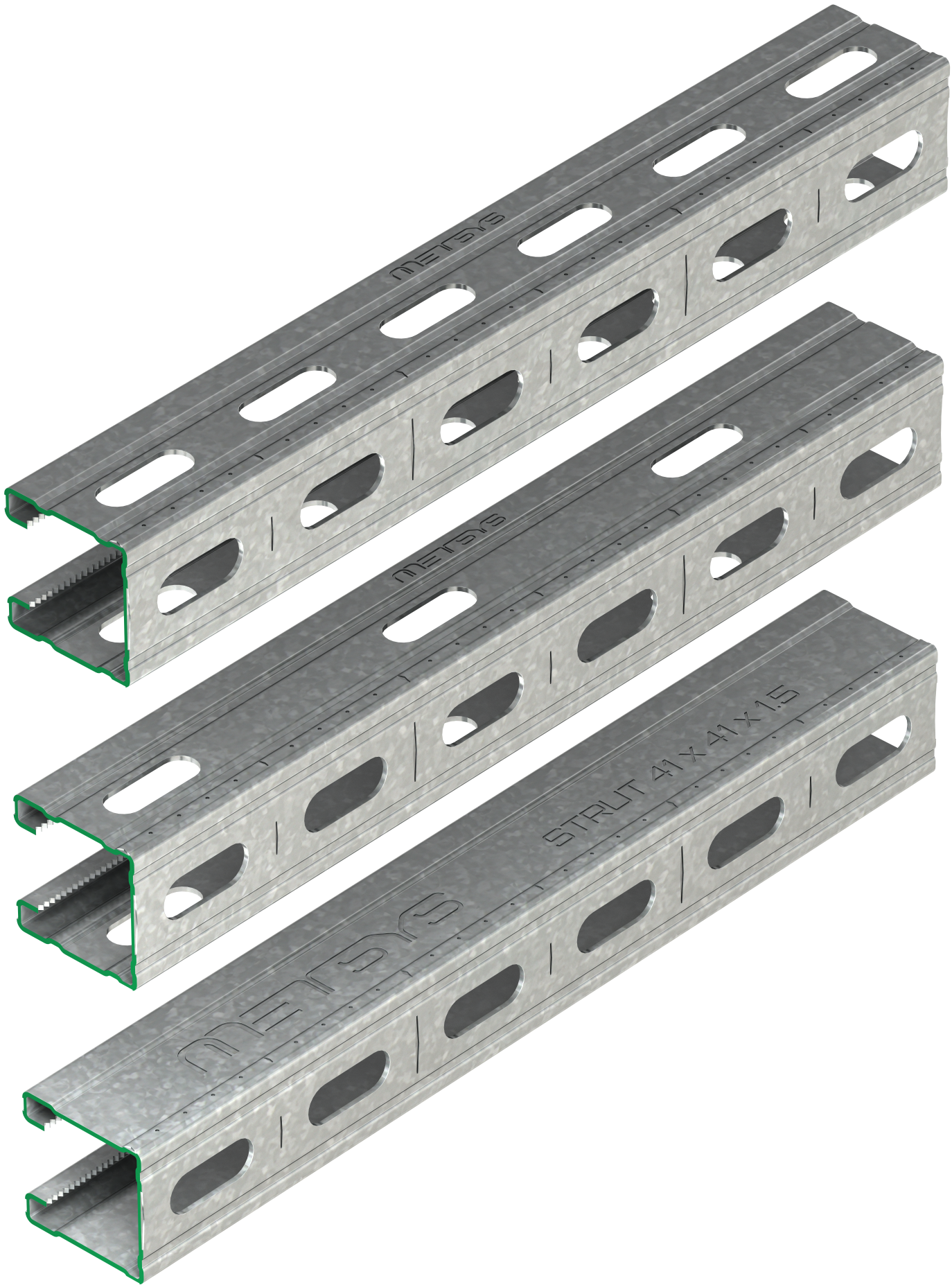

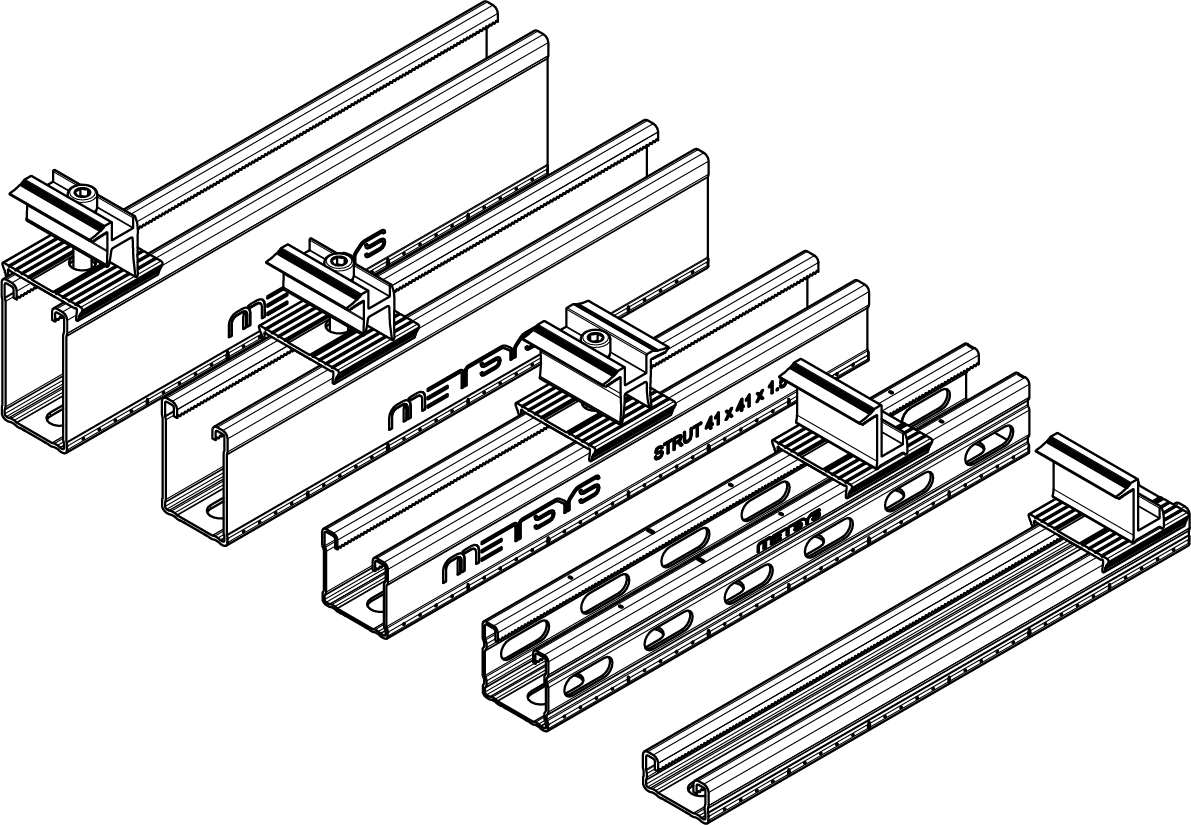

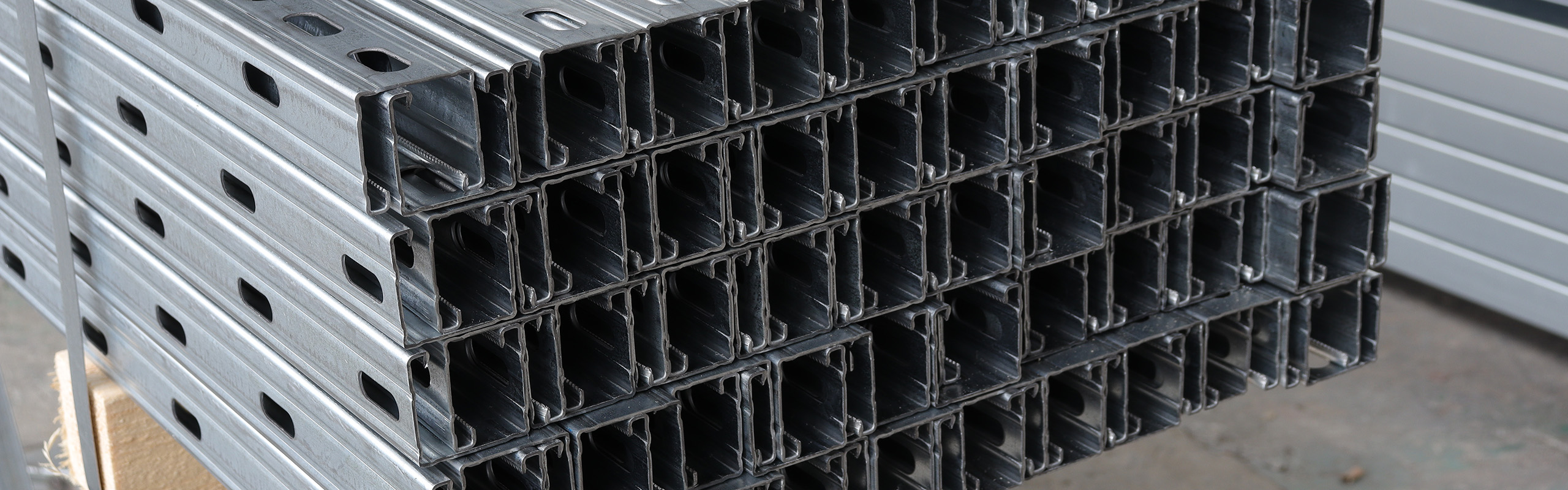

АСОРТИМЕНТ ПРОФІЛІВ STRUT

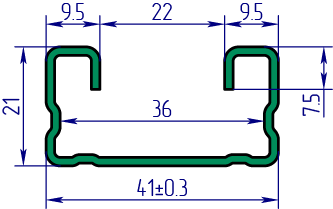

STRUT 41x21

Товщина Маса DX51D S350gd +Z275 +Z350
мм кг/м.п.
1.4 1.110 + +
1.5 1.189 + +
1.8 1.349 + +
2.0 1.499 + + +

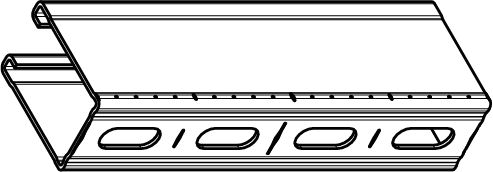

СХЕМИ ПЕРФОРАЦІЇ

PP.020
З'єднувач: (1.5) ШВ 16x35x16 L200

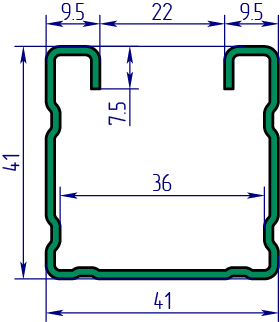

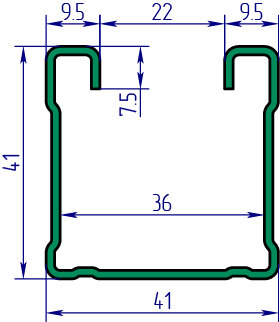

STRUT 41x41

Товщина Маса DX51D S350gd +Z275 +Z350
мм кг/м.п.
1.4 1.517 + +
1.5 1.625 + + +
1.8 1.950 +
2.0 2.120 + + +

СХЕМИ ПЕРФОРАЦІЇ

PP.020
З'єднувач: (1.5) ШВ 35x35x35 L200

STRUT 41x41

Товщина Маса DX51D S350gd +Z275 +Z350
мм кг/м.п.
1.4 1.517 + +
1.5 1.625 + + +
1.8 1.950 +
2.0 2.120 + + +

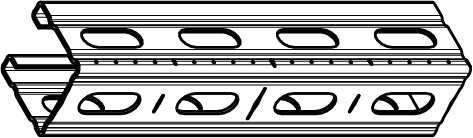

СХЕМИ ПЕРФОРАЦІЇ

PP.024
PP.025
З'єднувач: (1.5) ШВ 35x35x35 L200

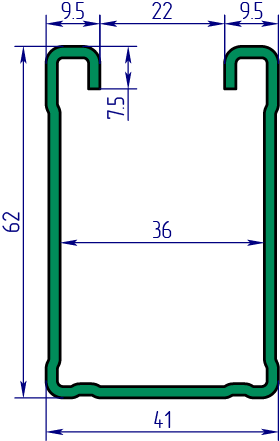

STRUT 41x62

Товщина Маса DX51D S350gd +Z275 +Z350
мм кг/м.п.
1.4
1.5
1.8
2.0 2.795 + + +

СХЕМИ ПЕРФОРАЦІЇ

PP.020
З'єднувач: (2.0) ШВ 56x35x56 L300

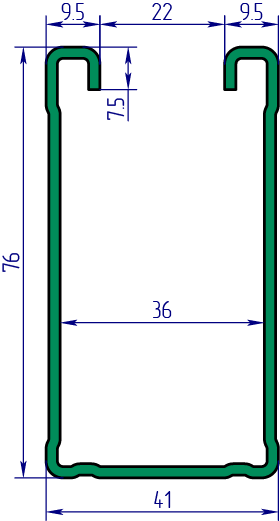

STRUT 41x78

Товщина Маса DX51D S350gd +Z275 +Z350
мм кг/м.п.
1.4
1.5
1.8
2.0 3.250 + + +

СХЕМИ ПЕРФОРАЦІЇ

PP.020
З'єднувач: (2.0) ШВ 69x35x69 L400

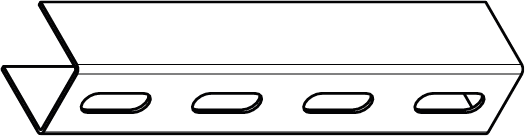

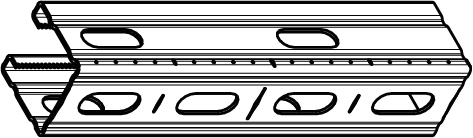

ПОПУЛЯРНІ СХЕМИ ПЕРФОРАЦІЇ STRUT

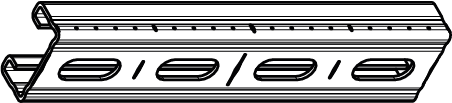

PP.024

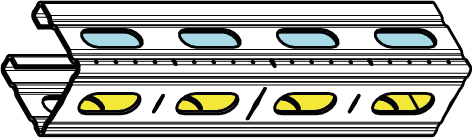

Популярна схема, що використовується в системах з кронштейном в ролі узла кріплення, через бічну поличку.

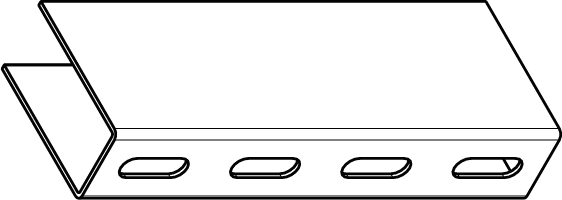

PP.023

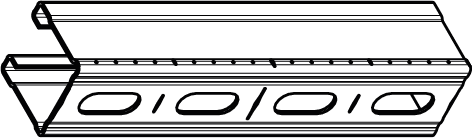

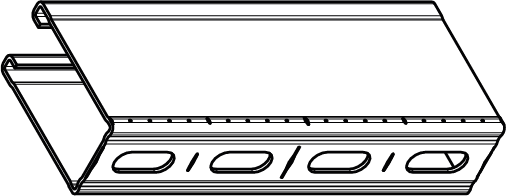

Найпопулярніша схема перфорації. Вважаться найбільш універсальною на скатних дахах та іноді - пласких покрівлях.

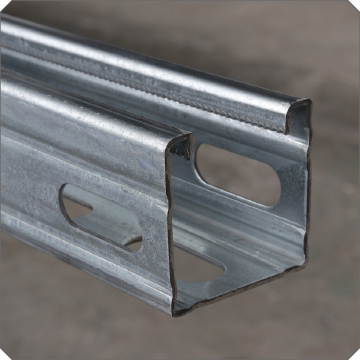

PP.020

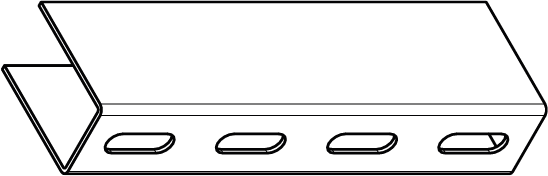

Єдиний з варіантів перерізу, що відповідає наведеним нижче характеристикам. Якість такого профілю найвища.
Перфорація бічної полички
0 1 2 3 4
- D10крок 100 10х20крок 100 10х30крок 100 10х30крок 50
Перфорація
нижньої
стінки		 0 - PP.000 PP.001 PP.002 PP.003 PP.004
1 10х30 PP.010 PP.011 PP.012 PP.013 PP.014
2 12х30 PP.020 PP.021 PP.022 PP.023 PP.024
3 14х30 PP.040 PP.041 PP.042 PP.043 PP.044
ХАРАКТЕРИСТИКИ ПРОФІЛІВ STRUT
Система універсальних монтажних профілів STRUT, що була винайдена американською компанією Atcore, та виготовляється майже в кожній країні світу - знайшла своє використання і в системах кріплень фотоелектричних модулів сонячних електростанцій. Через велику кількість отворів та специфічний переріз ці профілі не підходять у ролі прогонів систем, що нахилені під значними кутами. Тому своє застосування ці універсальні профілі знаходять в першу чергу в побутових сонячних системах - при кріпленні ФЕМ паралельно дахам. METSYS виготовляє універсальні монтажні профілі STRUT найвищого гатунку зі сталі S350gd з цинковим, алюмоцинковим та магній-алюмо -цинковим покриттям.

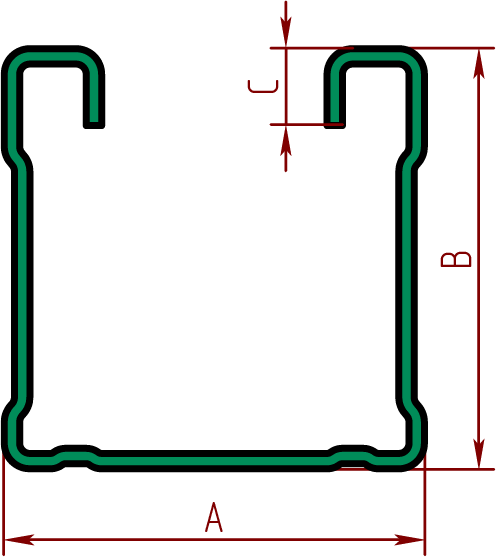

A - висота стінки [мм]
B - ширина полички [мм]
C - ширина загину [мм]
t - товщина [мм]

Розрахунки проведені відповідно до Еврокод 3. EN 1993-1...8

Ефективні характеристики розраховані із врахуванням наступних типів навантаження:
  • Aef - осьове стискання; Ix ef - згин відносно більшої осі інерції перерізу
  • Iy ef - згин відносно меншої осі інерції за умови розтягу стінки.
  • Моменти супротиву відповідають моментам інерції
  • Положення координати центра мас задано від зовінішньої грані стінки профілю.
Ширина стінки Висота полиці Ширина загину Товщина Ширина заготівки Площа перерізу Площа перерізу еф. Момент інерції
вісь x		 Момент інерції
вісь у		 Момент інерції еф.
вісь x		 Момент інерції еф.
вісь y		 Момент супротиву
вісь x		 Момент супротиву
вісь y		 Момент супротиву
еф. вісь x		 Момент супротиву
еф. вісь y		 Координата центру
тяжіння x		 Координата центру
тяжіння y		 Радіус інерції x Радіус інерції y
A B C t w A A ef Ix Iy Ix ef Iy ef Wx Wy Wx ef Wy ef xc yc ix iy
mm mm mm mm mm cm2 cm2 cm4 cm4 cm4 cm4 cm3 cm3 cm3 cm3 mm mm cm cm
41 21 9.5 1.5 89.5 1.612 1.588 3.817 0.975 3.744 0.951 1.862 0.82 1.862 0.795 9.107 20.5 1.539 0.778
41 41 9.5 1.5 129.5 2.212 2.113 6.158 5.111 6.022 4.899 3.004 2.32 2.807 2.191 18.976 20.5 1.668 1.52
41 41 9.5 2 125.5 2.877 2.835 7.865 6.428 7.754 6.281 3.837 2.897 3.783 2.818 18.817 20.5 1.653 1.495
41 62 9.5 2 167.5 3.717 1.858 11.062 18.155 8.027 6.52 5.396 5.536 1.519 2.534 29.205 20.5 1.725 2.21
41 76 9.5 2 195.5 4.277 1.881 13.193 30.411 7.49 9.602 6.436 7.632 1.015 1.795 36.154 20.5 1.756 2.667

Довідкова таблиця граничних навантажень для перерізів профілів STRUT

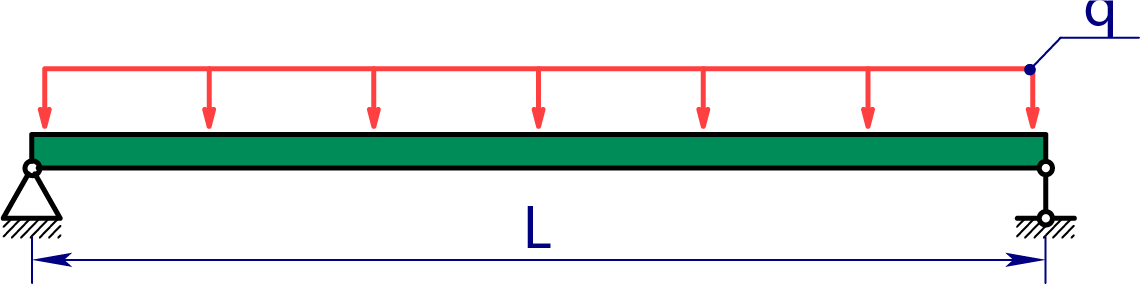

В комірках таблиці вказано максимальну довжину прольоту, при якому не буде досягнуто напруження більше за межу плинності сталі S350gd та не буде досягнуто прогину більшого за 1:200 до довжини прольоту. В стовбцях - розрахункове навантаження на 1 метр погонний, при умові однопролітної схеми закріплення, та рівномірно розподіленого навантаження. Виберіть навантаження в стовбцях та профіль в рядках. На перетині в комірці отримайте максимальну довжину прольоту
Ширина
стінки		 Висота
полиці		 Ширина
загину		 Товщина Ширина заготівки Довжина прольоту в залежності від навантаження
A B C t w q, kgf/m
mm mm mm mm mm 25 50 75 100 125 150 175 200 225 250 275 300 350 400 450 500
41 21 9.5 1.5 89.5 1.43 1.13 0.99 0.9 0.84 0.79 0.75 0.71 0.69 0.66 0.64 0.62 0.59 0.57 0.55 0.53
41 41 9.5 1.5 129.5 2.47 1.96 1.71 1.56 1.44 1.36 1.29 1.23 1.19 1.15 1.11 1.08 1.02 0.98 0.94 0.91
41 41 9.5 2 125.5 2.68 2.13 1.86 1.69 1.57 1.48 1.4 1.34 1.29 1.24 1.21 1.17 1.11 1.06 1.02 0.99
41 62 9.5 2 167.5 2.72 2.16 1.88 1.71 1.59 1.49 1.42 1.36 1.31 1.26 1.22 1.19 1.13 1.08 1.04 1
41 76 9.5 2 195.5 3.09 2.45 2.14 1.95 1.81 1.7 1.62 1.54 1.49 1.42 1.35 1.29 1.2 1.12 1.06 1
